Drehbühne
Transportieren > Drehen > Richtung wechseln
Drehbühnen zeichnen sich aus durch ihre Eigenschaft, auch schwere Förderguter mit mehreren Tonnen zu drehen und somit die Förderrichtung zu ändern. Das passende Förderelement (z.B. Rollen-, Strang- oder Bandförderer) wird auf die Drehbühne aufgesetzt oder integriert. Drehbühnen benötigen nicht viel Platz, sie können auf engstem Raum aufgestellt werden. Da, wo es notwendig ist, garantiert eine Vollverkleidung ein gefahrloses Drehen. Es ist eine einfache Bedienung per Handgriff bei manuellen Drehbühnen möglich, aber auch eine motorisch angetriebene Variante realisierbar.
Geeignet für:
- Wechselvorrichtung für z.B. Roboterzelle
- Aufbau verschiedener Förderelemente
- und vieles mehr…
Die Vorteile im Überblick
- Robuste Schweißkonstruktion zum Drehen des Förderelementes und des Fördergutes, auch mit hohen Lasten
- Arretierungsbolzen bei gewünschter Gradzahl für nicht angetriebenen Variante, mechanische Anschläge für die Ausgangs- und Endposition bei angetriebener Drehbühne (nicht bei Endlosdrehung) möglich
- Langlebig und wartungsarm durch hochwertige Komponenten und clevere Wartungsmöglichkeiten
- Elektronische Anbauteile, wie Endschalter oder Initiatoren für Drehbühne mit Antrieb (optional)
- Sonderausführung auf Anfrage möglich, z.B. Schleifringkörper für die Energieversorgung des aufgesetzten und angetriebenen Förderelements bei Drehungen über 360°
- Endlosdrehung, Positionierhilfe und Zentrierungen u.v.m.
Spezifikationen
Die nachfolgenden Richtwerte gelten für Standardförderer, in innerbetrieblichen Umgebungsbedingungen und für definierte Einsatzzwecke und Fördergüter.
| Nicht angetrieben | Angetrieben | |
|---|---|---|
| Nutzlast | bis 1.000 kg | bis 2.500 kg |
| Durchmesser | ab 800 mm | ab 1.200 mm |
| Bauhöhe | ab 150 mm | ab 300 mm |
| Geschwindigkeit | – | 2,5 upm |
| Antrieb (IE3/4), reversierbar | – | Fabrikat SEW EuroDrive |
| Drehmodul | Drehkranz | verzahnter Drehkranz |

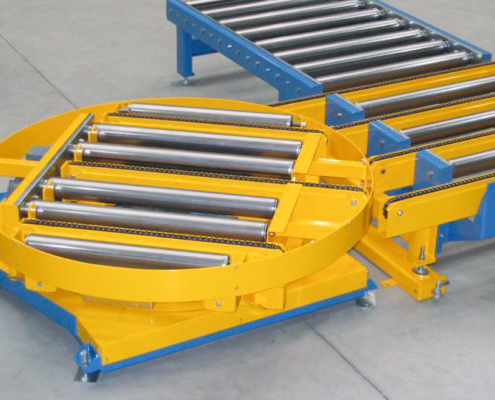

Anwendungsbeispiele
