Säulenheber
Heben > Vereinzeln > Ausschleusen
Ob mit Zahnriemen- oder Pneumatikantrieb, der universelle Heber kommt immer dann zum Einsatz, wenn konventionelle Heber zu langsam sind oder die Förderstrecke eine zu niedrige Bauhöhe aufweist. Die Montageplatten erlauben vielfältige Anbauten, von einer Traggabel, über Winkelschienen, bis hin zu aufgesetzten Rollen-, Strang-oder Bandförderer ist fast alles möglich. Am Beispiel einer Zuführstrecke kann der Heber dazu dienen, einen Warenträger auf die Rückführung zu heben oder Fördergüter zu vereinzeln. Darüber hinaus ist die Übergabe von einem FTS auf eine Förderstrecke möglich.
Geeignet für:
- Rollen-, Strang- oder Bandförderer
- Paletten oder Gestelle
- Und vieles mehr…
Die Vorteile im Überblick
- Robuster Heber für Traglasten bis zu 1,5 t
- Exakter Lauf und präzise Führung
- Antrieb per Zahnriemen, Kette oder Pneumatik-Zylinder
- Grundrahmen kann über vier Hohlschrauben M30 x 1,5 exakt nivelliert und auf dem Boden verdübelt werden
- Robuste Schweißkonstruktion zum vertikalen Heben
- Lastaufnahme über Montageplatten oder optional mit Traggabel aus Vierkantrohr oder Winkelschiene
- Langlebig und wartungsarm durch hochwertige Komponenten und clevere Wartungsmöglichkeiten
- Optional: mechanische / elektronische Sicherheits-einrichtungen, Servoantriebe, Absteckbolzen, Sensoren, Absolutwertgeber, Inkrementalgeber und vieles mehr!
- Sonderausführungen auf Anfrage möglich
Spezifikationen
Die nachfolgenden Richtwerte gelten für Standard-förderer, in innerbetrieblichen Umgebungsbedingungen und für definierte Einsatzzwecke und Fördergüter.
| Nutzlast | 150 kg | 500 kg | 1.500 kg |
| Hub | bis 500 mm | bis 5.500 mm | bis 5.500 mm |
| Geschwindigkeit max. | – | 6 m / min. | 6 m / min. |
| Hubantrieb | pneumatisch | Zahnriemen | Zahnriemen |
| Zahnriemen | – | 50 mm | 85 mm |
| Antriebsleistung | – | 1,1 kW | 4 kW |
| Gewindeplatten | 3 x M16 | 3 x M16 | 3 x M24 |
| Lastschwerpunkt | bis 800 mm | bis 800 mm | bis 800 mm |
| Energiekette | 21 x 38 mm (innerhalb des Mastes) | 21 x 38 mm (innerhalb des Mastes) | 21 x 38 mm (innerhalb des Mastes) |

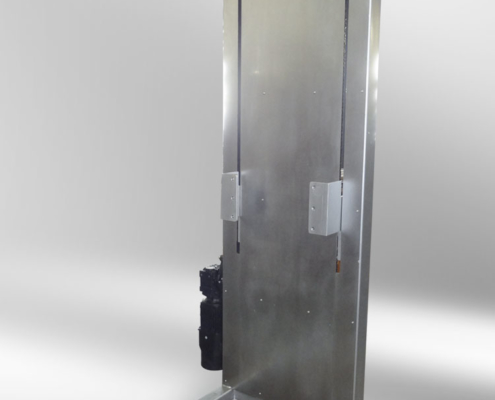

Anwendungsbeispiele
