Rollenfördererkurve mit Antrieb
Transportieren > Zuführen > Richtung wechseln

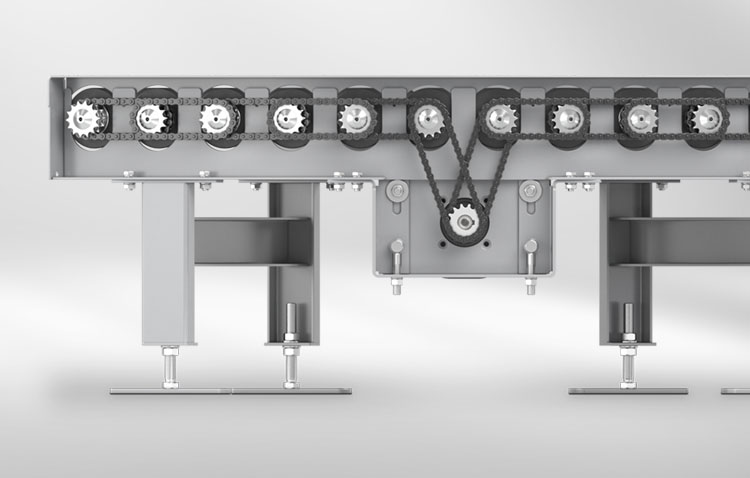

Kurven – mit Antrieb – ergänzen das ALFOTEC Rollenfördererprogramm. Optimal für den Einsatz von leichten Fördergütern, wie Kartonagen, Kunststoffkisten, Reifen diverse weitere Transportstücke. Die Kurven werden in Größe anhand des Fördergutes und des Gewichtes, sowie die davor und dahinter stehenden Elemente, angepasst und konstruiert. Möglich sind 45°, 90°, 180° oder auch jede andere Gradzahl. Der Antrieb der Tragrollen erfolgt über Doppelkettenräder von Rolle zu Rolle und gewährleistet eine optimale Kraftübertragung per Kettenkreise.
Geeignet für:
- Kartonagen
- Kunststoffkisten
- Fässer
- und vieles mehr…
Die Vorteile im Überblick
- Durch den Einsatz von konischen Tragrollen wird ein optimaler Lauf des Fördergutes durch die Kurve gewährleistet
- Der gesamte Stahlbau wird gelasert, verschweißt oder verschraubt und pulverbeschichtet – hohe Qualität wie bei allen ALFOTEC Produkten
- Robuste Konstruktion und Fertigung exklusiv für Sie und Ihre Anforderungen
- Gute Stabilität durch verschraubte Tragrollen, einfacher Tausch bei Wartung
- Zusatzmodule, wie Seitenführungen, feststehend oder verstellbar in Breite und Höhe und vieles mehr
- Sonderausführungen wie: Rollenbahnkurve in S-Form, doppelstöckige und individuelle Kurvenausführungen
- Pufferfunktion durch Tragrollen mit Staueigenschaften
Spezifikationen
Die nachfolgenden Richtwerte gelten für Standardförderer, in innerbetrieblichen Umgebungsbedingungen und für definierte Einsatzzwecke und Fördergüter.
| Innenradius (Standard) | 800 mm |
| Nutzbreite | bis 1.000 mm |
| Konische Aufschieblinge aus Kunststoff, schwarz, auf Kerntragrolle | Rohrdurchmesser 50 mm, oder konisches Stahlrohr |
| Bauhöhe (Motorlage unterhalb) | ab 350 mm |
| Bauhöhe (Motorlage seitlich) | ab 120 mm |
| Temperaturbereich, Standard | 5° – 50° C |
| Antrieb (IE3/4), reversierbar | Fabrikat SEW EuroDrive |
Anwendungsbeispiele
