Portalsystem
Bestücken > Stapeln > Palettieren
Das Portalsystem ist ein flexibles Baukastensystem zum Stapeln oder Entstapeln verschiedener Güter und kann zum Bestücken von Maschinen oder für die Palettierung genutzt werden. Das Linearsystem besteht aus einer stabilen Stahlkonstruktion, welches gemäß Kundenanforderungen angepasst und mit bis zu 4 Achsen ausgerüstet werden kann. Angetrieben über Drehstrommotoren oder pneumatische Antriebe erfolgt die Kraftübertragung mittels Riemen, Laufräder oder Zahnstange. Es stehen individuelle Greifer zur Verfügung, egal ob durch Pneumatik, Hydraulik, Elektromechanik oder mit Vakuumkomponenten angetrieben.
Geeignet für:
- Kunststoffkisten
- Gipsplatten
- Kartonagen
- und vieles mehr…
Die Vorteile im Überblick
- Schnell: Eine hohe Taktzeit von bis zu 5 Packstücklagen pro Minute sichert einen hohen Durchsatz
- Exakt: Millimetergenaue Positionierung
- Platzsparend: Auch auf engem Raum einsetzbar
- Universell: Palettiert KLT, Kartonagen, Gebinde u.v.m.
- Preisgünstig: Schnelle Amortisierung durch geringen Anschaffungspreis und niedrige Betriebskosten
- Vielfältig: Durch den Einsatz moderner Steuerungstechnologien ist fast jedes Lagenbild möglich
- Ausgereift: Geringe Wartungskosten durch eine technisch ausgereifte und einfache Konstruktion
- Individuell: Ihre Wünsche werden bereits bei der Projektplanung berücksichtigt
Spezifikationen
Die nachfolgenden Richtwerte gelten für Standardförderer, in innerbetrieblichen Umgebungsbedingungen und für definierte Einsatzzwecke und Fördergüter.
| Länge (X-Achse) | bis 5.000 mm |
| Breite (Y-Achse) | bis 2.000 mm |
| Stapelhöhe (Z-Achse) | bis 2.500 mm |
| Drehbereich Greifer | bis 270 Grad |
| Transportgewicht | bis 250 Kg |
| Verfahrgeschwindigkeit | bis 1 m / sek. |
| Mögliche Achsen | vor + zurück / rechts + links / heben + senken / drehen |

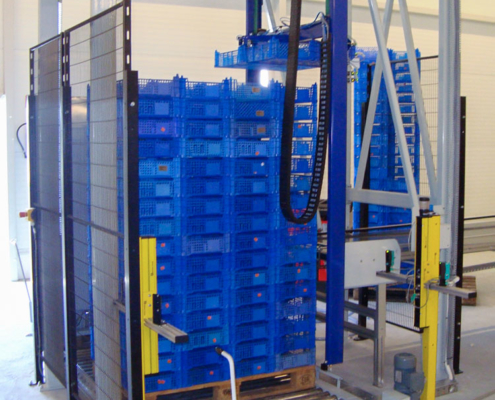

Anwendungsbeispiele
